Transformator rozdzielczy 2500 kVA: maksymalna obciążalność przy kombinowanym chłodzeniu ONAN/ONAF

Dla zakładów przemysłowych, centrów danych i dużych kompleksów handlowychTransformator dystrybucyjny 2500 kVAjest krytycznym aktywem. Ale kiedy nadchodzi szczyt lata lub wydłużają się linie produkcyjne, każdy inżynier zadaje sobie pytanie:Jakie przeciążenie może faktycznie wytrzymać mój transformator 2500 kVA?



Odpowiedź leży w metodzie chłodzenia-w szczególnościChłodzenie kombinowane ONAN/ONAF.



Jako profesjonalny producent transformatorów z ponad 18-letnim doświadczeniem w eksporcie,GNEEprojektuje i dostarcza jednostki o mocy 2500 kVA, które bezpiecznie osiągają25–33% dodatkowej wydajnościbez zmiany wartości znamionowej.



W tym przewodniku opisano-rzeczywiste ograniczenia, dobór materiałów, planowanie wymiarów i dobór płynów, które pomogą Ci zmaksymalizować inwestycję.

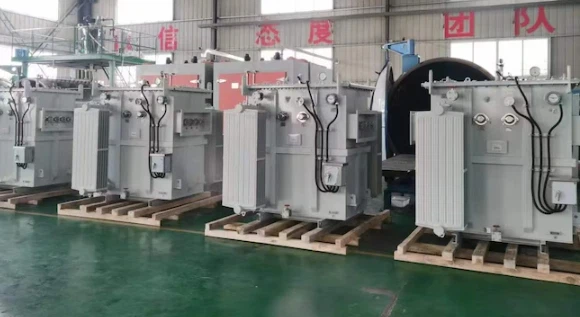

Transformator dystrybucyjny 2500 kVA





Najbardziej nowoczesnyTransformatory dystrybucyjne o mocy 2500 kVAsą zbudowane z dwustopniowym-chłodzeniem:ONANdla obciążenia podstawowego iONAFdla szczytowego zapotrzebowania. Zrozumienie tego układu hybrydowego jest kluczem do bezpiecznego przeciążenia.



Co to jest chłodzenie ONAN dla jednostki 2500 kVA?

ONAN (Olej Naturalny Powietrze Naturalny):Żadnych fanów. Gorący olej transformatorowy w naturalny sposób unosi się do grzejników, przez które powietrze z otoczenia przepływa biernie.

• Pojemność podstawowa: 2500 kVAw sposób ciągły.
• Najlepsze dla:Stałe obciążenie, ciche otoczenie (np. szpitale lub podstacje mieszkaniowe).



Co to jest chłodzenie ONAF dla jednostki 2500 kVA?

• ONAF (olej naturalny wymuszony powietrzem):Ten sam obieg oleju, alewentylatory wymuszają powietrzenad grzejnikami, odbierając ciepło znacznie szybciej.
• Przeciążalność (przy włączonych wentylatorach):Typowo3125 kVA do 3333 kVA(wzrost o 25–33%).
• Najlepsze dla:Szczyty przemysłowe, gorący klimat lub awaryjne wsparcie.



Maksymalne bezpieczne przeciążenie – wytyczne ekspertów

Tryb chłodzenia	Ciągła pojemność	2-godzinna pojemność awaryjna	1-godzina szczytowa (ze wstępnym ładowaniem<80%)
Tylko ONAN	2500 kVA	2750 kVA (z alarmem temperatury oleju)	3000kVA (ryzyko przyspieszonego starzenia)
ONAF zaangażowany	3125 kVA	3300 kVA	3500 kVA(tylko jeśli ambient<30°C)



Krytyczny:Nawet w przypadku ONAF wzrost temperatury uzwojenia musi pozostać mniejszy lub równy 65 stopni zgodnie z IEC 60076. Osadzone GNEEświatłowodowe-czujniki temperatury uzwojeńw każdej jednostce 2500 kVA, aby umożliwić bezpieczne przeciążenie dynamiczne.





Określając aTransformator dystrybucyjny 2500 kVAmateriał przewodnika ma bezpośredni wpływ na koszt, rozmiar i wydajność.



Uzwojenia miedziane – wyższy koszt, lepsza wydajność

• Przewodność:Miedź jest ~40% bardziej przewodząca niż aluminium.
• Zaleta rozmiaru:Może to być transformator miedziany-o mocy 2500 kVA15–20% mniejszypod względem powierzchni i wagi.
• Wytrzymałość:Lepsza-wytrzymałość na zwarcia – krytyczna w przypadku sieci przemysłowych, w których występują częste awarie.
• Długość życia:Miedź nie pełza ani nie rozluźnia się przez dziesięciolecia.



Uzwojenia aluminiowe – niższy koszt początkowy

• Koszt:Zazwyczaj30–35% taniejniż miedź przy tej samej mocy 2500 kVA.
• Wada:Wymagany większy-przekrój poprzeczny – skutkuje to:większy transformator(dodaje ~ 300–400 mm długości).
• Ryzyko:Wymaga doskonałych połączeń śrubowych; w przeciwnym razie rozszerzalność cieplna może spowodować poluzowanie.



Szybka tabela porównawcza (2500 kVA, 11/0,4 kV, 50 Hz)

Parametr	Uzwojenia miedziane	Uzwojenia aluminiowe
Wydajność przy obciążeniu 75%	99.2%	98.8%
Około. waga	4200 kg	5100 kg
Powierzchnia (dł. × szer. × wys.)	2400×1600×2200 mm	2700×1750×2300 mm
Siła zwarciowa-	Doskonały	Umiarkowany
Indeks cen	1.4x	1.0x
Zalecenie GNEE	Przemysłowe/centrum danych	Projekty wiejskie/budżetowe





Wielu klientów GNEE wysyła zdjęcia istniejących „domów murowanych” lub kompaktowych podstacji prefabrykowanych z pytaniem:Czy zmieści się tu transformator 2500kVA?Odpowiedź zależy od metody chłodzenia i wyboru materiału.



Typowe wymiary transformatora 2500 kVA (miedź, przystosowany do ONAN/ONAF)

Część	Długość	Szerokość	Wysokość
Zbiornik (bez grzejników)	2000 mm	1200 mm	1800 mm
Z grzejnikami ONAN	2400 mm	1600 mm	2200 mm
Z dodanymi fanami ONAF	+100 mm	To samo	+50 mm



Minimalne wymagania dotyczące odstępu dla bezpiecznej obsługi

• Przepływ powietrza:Co najmniej800 mmze wszystkich stron dla chłodzenia ONAN;1000 mmpo stronie wentylatora dla ONAF.
• Zawartość oleju:Należy pozostawić miejsce na ścianę zapory lub tacę ociekową (zwykle 110% objętości oleju – ~3000 litrów dla jednostki 2500 kVA).
• Otwieranie drzwi:Jeśli wchodzisz do „mieszkania”, drzwi muszą być przynajmniejWysokość 2500 mm × szerokość 1800 mm.
• Wentylacja:Nawet w przypadku ONAF pomieszczenie wymaga żaluzji nawiewnych i wentylatorów wywiewnych – w przeciwnym razie gorące powietrze będzie recyrkulować i chłodzenie nie będzie działać.





Rodzaj oleju ma wpływ na bezpieczeństwo przeciwpożarowe, ryzyko dla środowiska i żywotność transformatora. DlaTransformator dystrybucyjny 2500 kVAdziałający pod obciążeniem ONAN/ONAF, oto Twój przewodnik.



Olej mineralny – wybór standardowy

• Plusy:Najniższy koszt, doskonała wytrzymałość dielektryczna, powszechnie dostępna.
• Wady:Niska temperatura pożaru (~160 stopni) – wysokie ryzyko w pomieszczeniach zamkniętych lub w pobliżu materiałów palnych.
• Najlepsze dla:Podstacje zewnętrzne, obszary odległe lub tam, gdzie najważniejszy jest budżet.



Ester naturalny (FR3) lub ester syntetyczny

• Plusy: Fire point >300 stopni (płyn klasy K-), biodegradowalny, wydłuża żywotność izolacji papierowej o 5–8 lat.
• Wady:2–3x droższy od oleju mineralnego, bardziej lepki (wolniejsza cyrkulacja naturalna – wymaga nieco większych grzejników).
• Najlepsze dla:Instalacje wewnętrzne, centra handlowe, szpitale, miejsca wrażliwe ekologicznie.



Tabela szybkiego wyboru

Rodzaj płynu	Punkt Ognia	Biodegradowalny	Wpływ ONAN/ONAF	Premium kontra minerał
Olej mineralny	160 stopni	NIE	Standardowa wydajność	0%
Ester naturalny (FR3)	330 stopni	Tak	Potrzebny jest +5% rozmiaru grzejnika	+120%
Syntetyczny ester	310 stopni	Częściowy	Bez zmian	+150%



Niezależnie od tego, czy wybierzeszONANdla uproszczenia lubONAFdla maksymalnej elastyczności,Transformator dystrybucyjny 2500 kVAmoże dostarczyćdo 3333 kVAjeśli są określone i obsługiwane prawidłowo. Uzwojenia miedziane zapewniają mniejszą powierzchnię; aluminium oszczędza koszty początkowe. Olej mineralny sprawdza się na zewnątrz; olej estrowy chroni ludzi i planetę.



Nie zgaduj, jaki jest Twój margines przeciążenia.Wyślij GNEEprofil obciążenia, temperatura otoczenia i zdjęcia podstacji. Nasi inżynierowie odpowiedzą w ciągu 8 godzin, podając:

• A niestandardowa tabela obliczeń przeciążenia(ONAN vs ONAF dla Twojej konkretnej witryny)
• Wycena miedzi vs aluminium+ rysunek wymiarowy
• Zalecenia dotyczące oleju mineralnego lub estrowegow oparciu o ryzyko pożaru



Uzyskaj wycenę



Często zadawane pytania



Ile oleju znajduje się w transformatorze 2500 kVA?

Olej transformatorowy transformatora montowanego na podkładce o mocy 2500 kVA i napięciu 13,8 kv-jest383 galMasa transformatora . 2500 kva wynosi około 13889 funtów. Zwykle 1 x 40 centrali może załadować 4 jednostki transformatora montowanego na podkładce o mocy 2500 kva i napięciu 13,8 kV-do Ameryki Północnej.



Ile waży transformator 2500 kva?

Masa transformatora 2500 kva wynosiokoło 13889 funtów. Zwykle 1 x 40 centrali może załadować 4 jednostki transformatora montowanego na podkładce o mocy 2500 kva i napięciu 13,8 kV-do Ameryki Północnej.



Ile kW może obsłużyć transformator 2500 kVA?
To zależy od współczynnika mocy. Przy typowym przemysłowym współczynniku mocy wynoszącym 0,85, obsługuje on około2125 kW(2500 * 0,85) mocy rzeczywistej. Przy współczynniku mocy jedności może obsłużyć 2500 kW.



Jaki jest prąd pełnego obciążenia przy 480 V?
Transformator trójfazowy o mocy 2500 kVA-ma zazwyczaj prąd pełnego obciążenia wynoszący3007 amperówprzy 480V. Przy 240 V jest to 10 416 amperów, a przy 600 V – 2406 amperów.



Jaka jest typowa wydajność?
Wydajność często przekracza 99% i często spełnia lub przekracza globalne przepisy dotyczące-projektowania ekologicznego (takie jak DOE 2016).



Czy można go przeciążyć?
Tak, miedziane-transformatory 2500 kVA często umożliwiają-krótkoterminowe przeciążenie do 150% mocy znamionowej (np. nie dłużej niż 2 godziny), pod warunkiem monitorowania temperatury oleju (mniejszej lub równej 95 stopni)
