Wszechstronny przewodnik po podstawowych zasadach działania-transformatorów mocy wypełnionych olejem

W systemach elektroenergetycznychtransformatory mocy-wypełnione olejem są niezbędnym sprzętem podstawowym, spełniającym krytyczne funkcje przetwarzania napięcia i przenoszenia mocy. Szeroko stosowane w sieciach energetycznych, zastosowaniach przemysłowych i elektrowniach wykorzystujących energię odnawialną, służą jako „most energetyczny” łączący elektrownie z użytkownikami końcowymi.

Transformatory mocy wypełnione olejem odgrywają niezastąpioną rolę,-od zapewnienia stabilnej pracy miejskich sieci elektroenergetycznych po utrzymanie ciągłego zasilania produkcji przemysłowej i ułatwianie integracji projektów energii odnawialnej z siecią.



W tym artykule szczegółowo omówiono podstawową wiedzę dotyczącą transformatorów mocy-zanurzonych w oleju. Od podstawowego składu po kluczowe komponenty, szczegółowo analizuje zasady działania i cechy strukturalne, oferując czytelnikom-dogłębne zrozumienie głównych tajemnic kryjących się za tym „bohaterem mocy”.



Poproś o wycenę



Wybór wysokiej-jakości, wysoce niezawodnego transformatora mocy zanurzonego-w oleju może pomóc uniknąć strat-związanych z awarią, zmniejszyć koszty operacyjne i konserwacyjne, a także zaoszczędzić czas i wysiłek! Chcesz wiedzieć, jak wybrać transformator, który będzie odpowiadał Twoim konkretnym potrzebom, oferując jednocześnie wydajność i wartość?



Dzięki wieloletniemu doświadczeniu w branży firma GNEE Electric specjalizuje się w badaniach i rozwoju oraz produkcji-zanurzonych w oleju transformatorów mocy. Wykorzystując naszą wiedzę techniczną i rygorystyczną kontrolę jakości, zapewniamy rozwiązania dostosowane do indywidualnych potrzeb. Najpierw zapoznaj się z najważniejszymi informacjami, a następnie wybierz odpowiedni sprzęt-czytaj dalej, aby poznać wszystkie praktyczne wskazówki!







Duże transformatory mocy-zanurzane w oleju mają złożoną i precyzyjną konstrukcję. Ich podstawowy skład składa się z siedmiu podstawowych komponentów, które wspólnie zapewniają stabilne i wydajne działanie. Pierwsze dwa elementy to podstawowe części rdzenia, odpowiedzialne za podstawową funkcję konwersji energii.



Zespół rdzenia: Składa się z kolumn i jarzm wykonanych z laminowanych arkuszy stali krzemowej wraz z mechanizmami zaciskowymi, tworzy rdzeń obwodu magnetycznego transformatora i służy jako medium do przenoszenia energii.
Zespół uzwojenia: Dotyczy to uzwojeń każdej fazy i ich przewodów łączących. Jako rdzeń obwodu elektrycznego transformatora stanowi obwód elektryczny do wprowadzania i wyprowadzania energii elektrycznej.
System izolacji: Obejmuje to izolację olejową i papierową pomiędzy elementami, jak również wewnątrz samego transformatora. Jego podstawową funkcją jest izolowanie części pod napięciem, zapobieganie zwarciom, zapewnianie bezpieczeństwa pracy i przedłużanie żywotności sprzętu.
System zbiorników: Oprócz korpusu zbiornika obejmuje to zbiornik oleju i wsporniki. Służy jako główny pojemnik do przechowywania rdzenia i oleju transformatorowego, jednocześnie chroniąc elementy wewnętrzne i pomagając w rozpraszaniu ciepła.
Układ chłodzenia: Składa się z chłodnic lub grzejników, pomp olejowych, wentylatorów i rur łączących, a jego podstawową funkcją jest rozpraszanie ciepła generowanego podczas pracy transformatora, zapobiegając uszkodzeniu sprzętu w wyniku przegrzania.
Przyrządy pomiarowe: Włączając termometry sygnałowe, przekładniki prądowe i wskaźniki poziomu oleju, służą one do monitorowania stanu pracy transformatora w czasie rzeczywistym i natychmiastowego dostarczania informacji zwrotnych na temat krytycznych danych, takich jak temperatura, prąd i poziom oleju.
Urządzenia ochronne: Należą do nich urządzenia nadmiarowe ciśnienia, przekaźniki gazowe i pochłaniacze wilgoci. Służą one jako „linia obrony transformatora”, uruchamiając mechanizmy ochronne natychmiast po wystąpieniu nieprawidłowości, aby zapobiec eskalacji usterek.





Wśród nich rdzeń i uzwojenia nazywane są odpowiednio obwodem magnetycznym i obwodem elektrycznym. Stanowią one podstawową podstawę konwersji energii w transformatorze, a ich skoordynowane działanie jest warunkiem wstępnym normalnego funkcjonowania transformatora.





Rdzeń jest podstawowym elementem transformatora, składającym się z przewodników magnetycznych i urządzeń zaciskowych. Służy zarówno do celów funkcjonalnych, jak i konstrukcyjnych i działa jako kluczowy nośnik konwersji energii w transformatorze.



Z funkcjonalnego punktu widzenia przewodniki magnetyczne rdzenia tworzą rdzeń obwodu magnetycznego transformatora, odpowiedzialne za przekształcanie energii elektrycznej z obwodu pierwotnego w energię magnetyczną, a następnie przekształcanie tej energii magnetycznej z powrotem w energię elektryczną dla obwodu wtórnego, kończąc w ten sposób przesyłanie i konwersję energii elektrycznej.



Konstrukcyjnie rdzeń podtrzymuje wszystkie wewnętrzne elementy transformatora, takie jak korpus i przewody, stanowiąc „szkielet” całego urządzenia.

Rdzeń transformatora ma zamkniętą konstrukcję-w kształcie skrzynki, w której część owinięta uzwojeniami nazywana jest kolumnami rdzenia, natomiast część nieowinięta uzwojeniami i służąca jedynie do zamykania obwodu magnetycznego nazywana jest jarzmem rdzenia. Jego oznakowane elementy obejmują głównie: górny element mocujący, główne kolumny, płyty wiążące, dolny element mocujący, górne jarzmo rdzenia i dolne jarzmo rdzenia.



Rodzaje rdzeni



Na podstawie względnego położenia uzwojeń i rdzenia, rdzenie można ogólnie podzielić na dwa typy: rdzeń-i typ powłoki-. Wśród nich rdzeń-jest najczęściej stosowany w transformatorach mocy-zanurzonych w oleju; w tej sekcji skupiono się na formach strukturalnych rdzeni-typu rdzeniowego.



• Dlatransformatory jedno-fazowerdzeń występuje głównie w kilku formach konstrukcyjnych, takich jak dwie kolumny i dwa jarzma, jedna kolumna i cztery jarzma oraz dwie kolumny i cztery jarzma, aby dostosować się do różnych wymagań dotyczących zasilania jednofazowego.



• Dlatransformatory trój-fazowepodstawowe konfiguracje obejmują dwa-kolumny-dwa-jarzma (trzy-fazy, trzy-kolumny) i trzy-kolumny-cztery-jarzma (trzy-fazy, pięć-kolumn), używane głównie do konwersji mocy w trójfazowych systemach zasilania-.





Wybór konfiguracji rdzenia wymaga wszechstronnego uwzględnienia różnych czynników, w tym racjonalności rozmieszczenia uzwojeń, wydajności materiałowej i ograniczeń związanych z wysokością transportową, aby mieć pewność, że transformator spełnia wymagania operacyjne, osiągając jednocześnie równowagę między opłacalnością-a praktycznością. Powiązane komponenty obejmują: jarzmo, jarzmo po stronie kolumny i jarzmo dolnego rdzenia.





Uzwojenia stanowią obwód elektryczny, przez który transformator wprowadza i wyprowadza energię elektryczną; są one również jednym z podstawowych elementów transformatora. Wykonane z płaskich przewodów miedzianych (lub aluminiowych) i wyposażone w różne elementy izolacyjne, jakość ich konstrukcji bezpośrednio decyduje o stabilności pracy i żywotności transformatora. Pod względem konstrukcyjnym uzwojenia muszą spełniać trzy podstawowe wymagania:-wytrzymałość elektryczna, wytrzymałość termiczna i wytrzymałość mechaniczna-, z których wszystkie są niezbędne.



1. Wymagania dotyczące wytrzymałości elektrycznej

Uzwojenia muszą posiadać wystarczającą wytrzymałość elektryczną, aby wytrzymać różne skoki napięcia, w tym przede wszystkim napięcie wytrzymywane impulsu piorunowego, napięcie wytrzymywane impulsu przełączającego i napięcie wytrzymywane częstotliwości sieciowej. Zapobiega to uszkodzeniom izolacji spowodowanym skokami napięcia, które mogłyby prowadzić-zwarcia.



2. Wymagania dotyczące wytrzymałości cieplnej

Pod wpływem ciepła generowanego przez-długotrwałe prądy robocze żywotność izolacji cewki nie powinna być krótsza niż 20 lat. Dodatkowo, jeśli podczas pracy transformatora nastąpi nagłe zwarcie na którymkolwiek zacisku, cewka musi być w stanie wytrzymać bez uszkodzeń skutki termiczne-prądu zwarciowego, zapewniając bezpieczeństwo sprzętu w ekstremalnych warunkach.



3. Wymagania dotyczące wytrzymałości mechanicznej

Cewka musi posiadać wystarczającą wytrzymałość mechaniczną, aby wytrzymać siły elektromagnetyczne, wibracje i inne naprężenia powstające podczas pracy, zapobiegając deformacji lub uszkodzeniu cewki, chroniąc integralność obwodu i zapewniając normalne wejście i wyjście energii elektrycznej.





Oznaczenia struktury cewki i uwagi dotyczące konfiguracji uzwojenia

Oznaczenia konstrukcyjne cewki obejmują przede wszystkim: kanały oleju chłodzącego, przegrody prowadzące, przekładki i konfigurację uzwojeń.



Wśród nich przesunięcie fazowe jest krytycznym procesem w projektowaniu cewek, jak wyjaśniono poniżej: Gdy prąd transformatora jest wysoki, zwoje cewki składają się z wielu równoległych przewodników. Aby zapewnić równomierny rozkład prądu w równoległych przewodnikach,-to znaczy zapewnić jednakową długość przewodników i równe połączenia strumienia magnetycznego z polem magnetycznym upływu,-należy zamienić pozycje równoległych przewodników. Operacja ta, nazywana „przesunięciem fazowym”, jest kluczowym procesem zapewniającym normalne działanie cewki i zapobiegającym miejscowemu przegrzaniu.





Rdzeń transformatora powstaje poprzez połączenie rdzenia żelaznego i cewek o różnych poziomach napięcia, zabezpieczenie ich za pomocą urządzeń zaciskowych i spawanie przewodów. Mówiąc najprościej, rdzeń transformatora służy jako zintegrowany nośnik dla elementów rdzenia, takich jak rdzeń żelazny i cewki. Zwykle składa się z dwóch części: zespołu zaciskającego rdzeń żelazny i zespołu zaciskania cewki i działa jako zespół rdzenia odpowiedzialny za konwersję energii w transformatorze.



Oznakowane komponenty obejmują przede wszystkim: płytki zaciskowe, uzwojenia, przewody, rdzeń, płytki zaciskowe,-obciążeniowe przełączniki zaczepów, zaciski przewodów i płyty wsporcze. Elementy te współpracują ze sobą, aby zapewnić stabilność strukturalną rdzenia i efektywną konwersję energii elektrycznej.

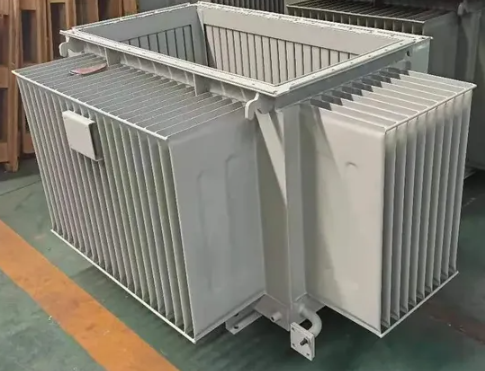

Kadź transformatora to pojemnik na rdzeń, w którym mieści się zespół rdzenia i olej transformatorowy. Pełni jednocześnie wiele funkcji, w tym odprowadzanie ciepła, ochronę izolacji, suszenie izolacji, zapewnianie podłoża i ułatwianie transportu. Jest niezbędnym i istotnym elementem transformatora, a jego działanie bezpośrednio wpływa na stabilność pracy i żywotność transformatora.



Podstawowe funkcje zbiornika

• Magazynowanie oleju: Przechowuje olej transformatorowy, zapewniając medium do izolacji i rozpraszania ciepła;
• Rozpraszanie ciepła: Działa w połączeniu z systemem chłodzenia w celu rozpraszania ciepła generowanego podczas pracy transformatora;
• Ochrona izolacji: Izoluje elementy izolacji od atmosfery, zapobiegając wchłanianiu wilgoci i gazów oraz hamując starzenie się oleju transformatorowego;
• Suszenie izolacji: działa jak „zbiornik próżniowy” podczas ekstrakcji próżniowej w temperaturze otoczenia-na miejscu;
• Podstawa: Zapewnia stabilne wsparcie dla całego transformatora;
• Transport: Ułatwia ogólną obsługę i instalację transformatora.



Rodzaje zbiorników na olej

Istnieją dwa podstawowe typy zbiorników oleju transformatorowego: zbiorniki typu beczkowego-i zbiorniki typu dzwonowego-. Te dwa typy mają przeciwne zalety i wady i nadają się do różnych scenariuszy zastosowań.



• Czołgi-typu beczkowego: Składa się z pokrywy zbiornika i korpusu lufy. Ich zaletą jest prosty wygląd, a przy podnoszeniu zbiornika wystarczy spuścić niewielką ilość oleju transformatorowego; Wadą jest to, że w przypadku-transformatorów o dużej mocy-konserwacja na miejscu wymaga dźwigu o wystarczającym udźwigu; dlatego nadaje się do transformatorów o małej- i średniej-mocy.



• Zbiornik w kształcie dzwonu-:Składa się z części górnej i dolnej, a jego zalety i wady są przeciwieństwem zbiorników typu beczkowego. Zaletą jest to, że transformatory-o dużej mocy można konserwować bez użycia dużego dźwigu; wadą jest to, że podczas podnoszenia korpusu zbiornika trzeba spuścić dużą ilość oleju transformatorowego, a jego wygląd jest stosunkowo skomplikowany. Nadaje się do transformatorów-o dużej pojemności.



Akcesoria do zbiorników

Akcesoria do zbiorników to niezbędne elementy zapewniające prawidłową pracę zbiornika.



Główne elementy obejmują: kolumnę pionową, płytę podstawy, płytę wzmacniającą, ramę podstawy, wspornik podnośnika, zbiornik oleju, wspornik zbiornika oleju, ucho do podnoszenia i złączki rurowe układu chłodzenia. Każde akcesorium pełni określoną funkcję zapewniającą zbiornikwydajność uszczelniania, stabilność i funkcjonalność.





Przełącznik zaczepów: „Podstawowy element” regulacji napięcia

W zależności od stanu pracy transformatora podczas regulacji napięcia, regulację napięcia można podzielić na dwa typy: regulacja napięcia wykonywana, gdy uzwojenie wtórne jest nieobciążone, a uzwojenie pierwotne jest odłączone od sieci (regulacja napięcia bez zasilania) nazywana jest regulacją napięcia bez-bez-obciążenia; regulacja napięcia wykonywana, gdy transformator jest obciążony, poprzez zmianę położenia zaczepu uzwojenia, nazywana jest-regulacją napięcia obciążenia. Dlatego transformatorowe przełączniki zaczepów dzielą się również na dwie kategorie: przełączniki zaczepów bez-obciążenia i przełączniki zaczepów pod-obciążeniem (etykiety ilustracyjne: przełącznik zaczepów pod-obciążeniem, przełącznik zaczepów bez-obciążenia).



Elementy transformatora-Włączone-Przełącznik zaczepów pod obciążeniem



Przełącznik zaczepów pod obciążeniem to jeden z kluczowych elementów transformatora. Jego podstawową funkcją jest przełączanie pozycji zaczepów, gdy transformator jest obciążony i bez przerywania zasilania, zmieniając w ten sposób stosunek napięcia transformatora w celu precyzyjnej regulacji napięcia wyjściowego. Rozwiązanie to rozwiązuje problemy niestabilności napięcia w systemach elektroenergetycznych spowodowane wahaniami obciążenia i odchyleniami napięcia sieciowego, zapewniając normalną pracę sprzętu elektrycznego. Jest szeroko stosowany w scenariuszach wymagających ciągłego i stabilnego zasilania.





W porównaniu z-beznapięciowymi przełącznikami zaczepów największą zaletą-podobciążeniowych przełączników zaczepów jest „regulacja napięcia bez przerw w zasilaniu”. Umożliwiają one dokonanie regulacji napięcia bez przerywania zasilania, co pozwala uniknąć przestojów w produkcji i niedogodności dla użytkowników spowodowanych przerwami w dostawie prądu podczas regulacji napięcia. Nadają się szczególnie do scenariuszy o niezwykle wysokich wymaganiach dotyczących ciągłości zasilania, takich jak główna sieć systemów elektroenergetycznych, duże-przemysłowe linie produkcyjne i sieci dystrybucji energii w-wieżowcach.



Jego podstawowe działanie opiera się na skoordynowanym działaniu „obwodu przejściowego” i „mechanizmu przełączającego”. Podczas przełączania zaczepów zapewnia to ciągły przepływ prądu obciążenia, zapobiegając wyładowaniom łukowym i spadkom napięcia, chroniąc w ten sposób uzwojenia transformatora i wyposażenie sieci przed uszkodzeniem.



Przełączniki zaczepów pod-obciążeniem mają bardziej rygorystyczne wymagania operacyjne i muszą charakteryzować się doskonałą wydajnością izolacyjną,- obciążalnością prądową i zdolnością-gaszenia łuku. Niezbędna jest również regularna konserwacja i inspekcje, w tym kontrola jakości oleju izolacyjnego, elastyczność mechanizmu przełączającego i integralność rezystorów przejściowych, aby zapobiec uszkodzeniu transformatora lub przerwom w dostawie prądu spowodowanym awarią przełącznika. Ponadto zakres regulacji napięcia przełączników zaczepów pod-obciążeniem jest zazwyczaj szerszy niż przełączników zaczepów bez-obciążenia, co zasadniczo pozwala na regulację napięcia w zakresie ±10% lub większym, co umożliwia lepsze dostosowanie do wahań napięcia sieciowego.

Elementy transformatora-Bez-zasilanego przełącznika zaczepów

Podstawową funkcją pozbawionego napięcia przełącznika zaczepów-jest zmiana położenia zaczepu transformatora bez przykładania napięcia do transformatora, zmieniając w ten sposób przekładnię napięciową. Nadaje się do scenariuszy, w których regulacja napięcia nie wymaga obciążenia transformatora.



Regulujące napięcie-przełączniki zaczepów można podzielić na jedno-fazowe i trójfazowe-na podstawie liczby faz; w zależności od lokalizacji regulacji napięcia można je podzielić na trzy typy: regulacja napięcia-punktu neutralnego, regulacja napięcia-w punkcie środkowym i regulacja napięcia-końca linii (podpis ilustracji: przełącznik typu bębna).



Ich konstrukcja jest stosunkowo prosta i składa się głównie z pozycji zaczepów, elementów przełączających i mechanizmu operacyjnego. Nie wymagają skomplikowanych komponentów, takich jak rezystory bocznikowe, co skutkuje niższymi kosztami produkcji i łatwiejszą konserwacją. Ponieważ podczas regulacji napięcia należy wyłączyć zasilanie, przełączniki te są używane głównie w zastosowaniach, w których ciągłe zasilanie nie jest krytyczne, takich jak wiejskie sieci dystrybucyjne, małe transformatory przemysłowe i transformatory dystrybucyjne w budynkach mieszkalnych.



Zazwyczaj stosuje się je w środowiskach o minimalnych wahaniach napięcia sieciowego i stopniowych zmianach obciążenia, gdzie napięcie jest precyzyjnie kalibrowane poprzez przełączanie pozycji zaczepów podczas planowych przerw w dostawie prądu.



Zbiornik oleju: „Centrum regulacji i ochrony” oleju transformatorowego



Zbiornik oleju służy jako system ochrony oleju w transformatorach-zanurzonych w oleju i-przełącznikach zaczepów pod obciążeniem, a jego podstawowa funkcja jest ściśle powiązana ze zmianami objętości oleju transformatorowego. Wahania temperatury otoczenia i zmiany obciążenia transformatora mogą powodować zmiany temperatury oleju wewnątrz kadzi transformatora; jednocześnie zmiany temperatury otoczenia i operacje przełączania przełącznika zaczepów pod-obciążeniem mogą również powodować wahania temperatury oleju transformatorowego w komorze olejowej-podobciążeniowego przełącznika zaczepów.



Te zmiany temperatury nieuchronnie prowadzą do kurczenia się i zwiększania objętości oleju transformatorowego.



Podstawową misją zbiornika oleju jest regulowanie zmian objętości oleju transformatorowego zarówno w kadzi transformatora, jak i w-komorze olejowej przełącznika zaczepów pod obciążeniem, przy jednoczesnym zapobieganiu wnikaniu wilgoci i utleniającemu działaniu powietrza na olej transformatorowy, zapewniając w ten sposób skuteczność izolacji i żywotność oleju transformatorowego.



Klasyfikacja złóż ropy



Zbiorniki ropy dzielą się głównie na typu otwartego-i zamkniętego-. Uszczelnione zbiorniki oleju-są szerzej stosowane i można je dalej podzielić na typy-kapsułkowe, membranowe-i mieszkowe-metalowe, w zależności od specyficznych wymagań różnych zastosowań.



Struktura kapsuły-Typ zbiorników oleju

Konserwator oleju-w kapsułce jest powszechnym rodzajem uszczelnionego konserwatora oleju. Składa się głównie z szafki, kapsuły, komory zbierającej gaz (wyposażonej w takie elementy, jak przewody zbiornika głównego, przewody do napełniania i opróżniania oleju, przewody odpowietrzające, przewody odprowadzające zanieczyszczony olej i małe-wskaźniki poziomu oleju), środka osuszającego i powiązanej z nim rurki, korka odpowietrzającego, korka spustowego i wskaźnika poziomu oleju (jak pokazano na schemacie: korek odpowietrzający). Składniki te wspólnie zapewniają skuteczną ochronę oleju transformatorowego i regulują jego objętość.



Układ chłodzenia: „Zabezpieczenie rozpraszania ciepła” dla sprzętu



Transformatory podczas pracy wytwarzają znaczną ilość ciepła na skutek strat. Jeśli ciepło to nie może zostać odprowadzone w odpowiednim czasie, może spowodować przegrzanie sprzętu, uszkodzenie elementów izolacyjnych, skrócenie żywotności, a nawet doprowadzić do awarii bezpieczeństwa. Dlatego układ chłodzenia służy jako „zabezpieczenie odprowadzania ciepła” dla transformatorów; jego podstawową funkcją jest rozpraszanie ciepła generowanego przez straty podczas pracy, zapewniając stabilną pracę transformatora w bezpiecznym zakresie temperatur.



W przypadku transformatorów mocy 110 kV istnieją dwie podstawowe metody chłodzenia: chłodzenie naturalne i chłodzenie powietrzem wymuszonym. Naturalne chłodzenie opiera się na naturalnej konwekcji oleju transformatorowego w celu rozproszenia ciepła; ma prostą konstrukcję i jest łatwy w utrzymaniu, dzięki czemu nadaje się do zastosowań z mniejszymi obciążeniami i mniejszym wytwarzaniem ciepła. Z drugiej strony, wymuszone chłodzenie powietrzem wykorzystuje wentylatory do wspomagania rozpraszania ciepła, zapewniając wyższą wydajność chłodzenia. Nadaje się do zastosowań z większymi obciążeniami i większym wytwarzaniem ciepła, lepiej spełniając wymagania dotyczące chłodzenia sprzętu.



Zawór nadmiarowy ciśnienia: „Bezpieczne urządzenie nadmiarowe ciśnienia” urządzenia

Zawór nadmiarowy ciśnienia transformatora jest zaworem-sprężynowym i służy jako jedno z podstawowych urządzeń zabezpieczających transformatory, zaprojektowane przede wszystkim z myślą o sytuacjach, w których ciśnienie wewnętrzne wzrasta nienormalnie. Gdy ciśnienie wewnętrzne transformatora przekroczy siłę otwierającą sprężynę, tarcza siłownika przesuwa się nieznacznie do góry.



W tym momencie ciśnienie wewnętrzne natychmiast rozprzestrzenia się na boczną-uszczelnioną powierzchnię dysku siłownika, powodując jego gwałtowne otwarcie i szybkie uwolnienie ciśnienia wewnętrznego. Gdy ciśnienie spadnie do bezpiecznego zakresu, sprężyna odciąga dysk siłownika z powrotem do pozycji uszczelnienia, uzupełniając zabezpieczenie nadmiarowe ciśnienia.

Zawór nadmiarowy ciśnienia może być wyposażony w wyłącznik alarmowy i po aktywacji wymaga ręcznego resetu. Posiada również mechaniczny pręt wskaźnikowy, który wizualnie potwierdza, czy zawór został uruchomiony (patrz ilustracja: mechaniczny pręt wskaźnikowy, sprężyna).





Elementy transformatora-Ciśnieniowy cylinder

Cylinder nadmiarowy ciśnienia transformatora jest wczesnym typem urządzenia nadmiarowego ciśnienia dla transformatorów. Jego konstrukcja jest stosunkowo prosta: na środku cylindra zainstalowana jest płyta odciążająca (zwykle płaskie szkło), a poniżej znajduje się siatka ochronna, która zapobiega wpadaniu odłamków szkła do wnętrza transformatora w przypadku stłuczenia szkła.





Obecnie ten typ cylindra nadmiarowego został wycofany, chociaż nadal jest stosowany w niektórych starszych transformatorach; jednakże jego działanie ochronne i niezawodność są znacznie gorsze niż w przypadku nowoczesnych ciśnieniowych zaworów nadmiarowych.





W tym artykule kompleksowo omówiono podstawową wiedzę na temat transformatorów mocy-zanurzonych w oleju, począwszy od podstawowego składu po kluczowe komponenty, od cech strukturalnych po role funkcjonalne. Ma na celu pomóc profesjonalistom z branży i entuzjastom energetyki w pełni zrozumieć podstawową wiedzę na temat-zanurzanych w oleju transformatorów mocy i zrozumieć ich kluczową rolę w systemach elektroenergetycznych.



Wraz z modernizacją systemów elektroenergetycznych i szybkim rozwojem nowych źródeł energii, transformatory mocy zanurzone w oleju- ewoluują w kierunku bardziej ekologicznych i inteligentniejszych technologii, w dalszym ciągu zapewniając podstawowe wsparcie dla stabilności i wydajności przesyłu mocy.
