S11-1250 kva/11/0,4 kV Trójfazowy-Transformator niskostratny-w oleju

Na GNEE, jesteśmy od 2008 roku bezpośrednim producentem transformatorów olejowych-zanurzonych i suchych-, obsługującym zakłady energetyczne, wykonawców EPC i użytkowników przemysłowych na całym świecie. Nasze nowoczesne warsztaty produkcyjne i ścisła kontrola jakości zapewniają, że każde urządzenie spełnia normy IEC 60076.

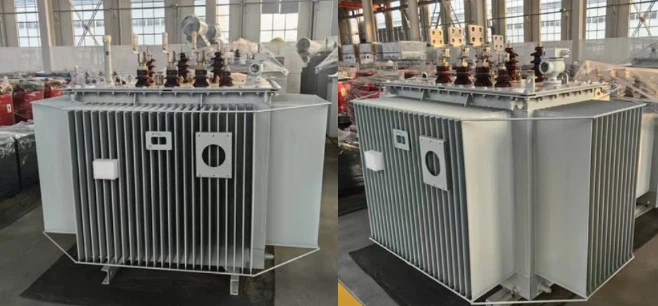

Dziś koncentrujemy się na naszym najbardziej zaufanym produkcie:Transformator zanurzeniowy trójfazowy olejowy-1250 kVA/11/0,4 kV. Ten-transformator mocy średniej mocy jest szeroko stosowany w podstacjach użyteczności publicznej, przemysłowych systemach dystrybucji energii, budynkach komercyjnych i projektach związanych z energią odnawialną. Zaprojektowany zuzwojenia w całości-miedziane, bardzo-niskie straty i PEI wynoszący99.61%transformator ten zapewnia stabilną pracę, dużą zdolność przeciążania i długą żywotność.





TheTransformator trójfazowy-zanurzany w oleju o mocy 1250 kVAobniża napięcie pierwotne o godz11kVdo napięcia wtórnego przy0,4 kV (400 V)- poziom standardowy dla urządzeń przemysłowych. Poniżej znajdują się jego najważniejsze parametry:

Parametr	Specyfikacja
Pojemność znamionowa	1250 kVA
Faza	Trzy-fazy
Napięcie pierwotne	11 kV
Napięcie wtórne	0,4 kV (400 V)
Częstotliwość	50/60 Hz
Grupa wektorów	Dyn11 (konfigurowalny)
Napięcie impedancyjne	4% – 4.5%
Materiał do nawijania	Całość-miedziana(miedź-beztlenowa-o wysokiej czystości)
Materiał rdzenia	Stal krzemowa-o zorientowanym ziarnie
Metoda chłodzenia	ONAN
Środek izolacyjny	Olej mineralny (nr 25/45)
PEI	Większy lub równy 99,61%
Wymiary (dł. × szer. × wys.)	1800 × 1560 × 1650 mm
Waga netto	~3500 kg

TenTransformator trójfazowy-zanurzany w oleju 0,4 kVskutecznie zasila zakłady przemysłowe, kompleksy handlowe i wspólnoty mieszkaniowe.

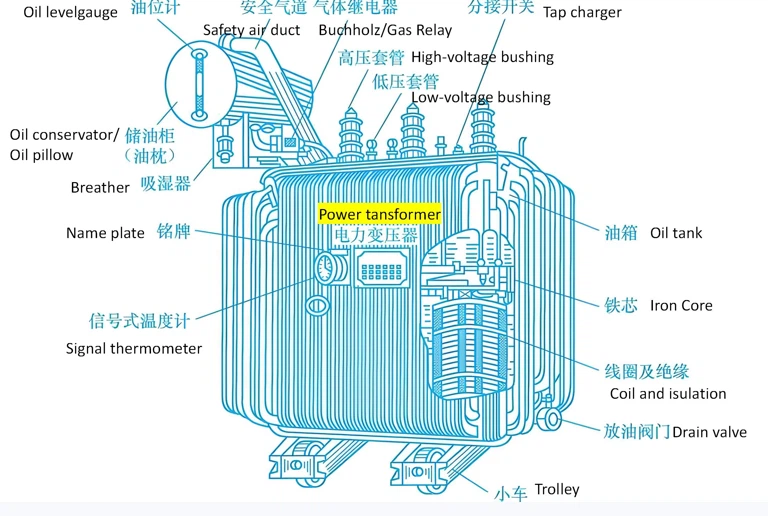

Zrozumienie komponentów wyjaśnia, dlaczego tak się dziejeTransformator zanurzony w oleju o mocy 1250 kVA-osiąga tak wysoką wydajność.



Wysokiej-jakości rdzeń ze stali krzemowej

Żelazny rdzeń to obwód magnetyczny. Jest wykonany zblacha ze stali krzemowej walcowanej na zimno-orientowanej-z technologią step-lap core, która minimalizuje-utratę obciążenia,-prąd bez obciążenia i hałas. Przyczynia się to bezpośrednio do wyjątkowo-niskich strat i wskaźnika PEI na poziomie 99,61%.



Uzwojenia w całości-miedziane – klucz do niskich strat

Uzwojenia stanowią obwód elektryczny. TenTransformator trójfazowy-zanurzany w oleju o mocy 1250 kVAużywauzwojenia w całości-miedzianezarówno dla strony WN, jak i NN. Miedź oferuje niższą rezystywność niż aluminium, co skutkuje znacznie zmniejszonymi stratami obciążeniowymi (straty I²R). Uzwojenia miedziane zapewniają również doskonałą-wytrzymałość zwarciową i umożliwiają krótkotrwałe-przeciążenie150% pojemności znamionowejdo dwóch godzin.



Zbiornik oleju, układ chłodzenia i akcesoria

• Zbiornik:Szeroka-konstrukcja z blachy stalowej o złożonej konstrukcji minimalizuje szwy spawalnicze i zapobiega wyciekom oleju.
• Chłodzenie:ONAN (Oil Natural Air Natural) z szerokimi-grzejnikami płytowymi.
• Akcesoria:Konserwator oleju, tuleje, przełącznik zaczepów (wyłączony-obwód lub-obciążenie), przekaźnik gazu Buchholza, ciśnieniowy zawór upustowy, monitor temperatury Pt100 i wskaźnik poziomu oleju. Zapewniają one bezpieczną, niezawodną i przyjazną-konserwację pracę.









Projekt o ultraniskich stratach-

Połączenie-wysokiej jakości rdzenia ze stali krzemowej i uzwojeń w całości-miedzianych zapewniabez{0}}obciążenia i straty obciążenia znacznie niższe niż w przypadku konstrukcji konwencjonalnych. W przypadku modeli serii S13 typowa-strata bez obciążenia wynosi ~855 W, a utrata obciążenia ~9500 W.



Wyjątkowa wydajność – PEI 99,61%

Przy PEI wynoszącym 99,61% jest toTransformator zanurzony w oleju 0,4 KV-przewyższa europejskie przepisy dotyczące efektywności energetycznej Tier 2 dotyczące ekoprojektu. Wyższa wydajność oznacza niższe koszty operacyjne i mniejszy ślad węglowy w ciągu 25+-letniego okresu użytkowania.



Wysoka odporność na-zwarcia i wilgoć

Solidna cylindryczna konstrukcja uzwojenia zapewnia zrównoważony rozkład-amperów, minimalizując naprężenia mechaniczne podczas-zwarć. Hermetycznie uszczelniona konstrukcja IP65 jest pyłoszczelna i-odporna na wilgoć, a zatem wymaga minimalnej konserwacji.





TheTransformator zanurzeniowy trójfazowy olejowy-1250 kVA/11/0,4 kVłączy w sobie-uzwojenia miedziane, bardzo-niskie straty i solidną konstrukcję-zanurzoną w oleju, aby zapewnić niezawodną i wydajną dystrybucję mocy. Dzięki PEI wynoszącemu 99,61% i przeciążalności do 150% jest to optymalny wybór do zastosowań przemysłowych i komercyjnych.



📞 Chcesz zamówić trójfazowy transformator olejowy-o mocy 1250 kVA?

Skontaktuj się z GNEE już dziśaby uzyskać konkurencyjną wycenę, kartę techniczną i bezpłatną konsultację.



Poproś o wycenę



Jaki jest prąd transformatora 1250 kVA?

Dlatego pozwala na to transformator 1250 kvaPrąd 1804Apracować przez długi czas, a maksymalny prąd ciągły jest tak duży, ale dopuszcza się przeciążenie przez krótki czas, a przeciążenie jest związane z czasem przeciążenia.



Jaka jest impedancja transformatora 1250 kVA?

Kluczowe specyfikacje obejmują uzwojenia miedziane, maksymalne straty 1850/11000 watów,6.15%impedancję i maksymalny wzrost temperatury o 45/55 stopni Celsjusza. Transformator ma trzy ramiona i wykorzystuje konstrukcję uzwojenia spiralnego i ciągłego.



Jaka jest obciążalność transformatora 1250 kVA?

Masa transformatora 1250 kVA wynosi 11090 funtów. Thestraty obciążenia przy napięciu znamionowym są mniejsze niż 12 000 W, a straty-bez obciążenia są mniejsze niż 2000 W. Sprawność transformatora 1250 kVA wynosi 99,24%.
