Jak obliczyć wydajność suchego transformatora z żywicy lanej o mocy 1000 kVA

Jako profesjonalny producent, firma GNEE specjalizuje się w-rozwiązaniach transformatorowych o wysokiej wydajności, w tym transformatorach typu suchego-, transformatorach trójfazowych-suchych- typu i zaawansowanych trójfazowych transformatorach żywicznych.



We współczesnych systemach elektroenergetycznychwydajność ATransformator suchy z żywicy lanej o mocy 1000 kVAjest kluczowym wskaźnikiem wydajności energetycznej i kosztów operacyjnych. Zrozumienie sposobu obliczania wydajności transformatora pomaga inżynierom i kupującym wybrać odpowiedni sprzęt i zoptymalizować-długoterminowe zyski.



Niezależnie od tego, czy stosuje się je w zakładach przemysłowych, budynkach komercyjnych czy projektach związanych z energią odnawialną, poprawa wydajności bezpośrednio zmniejsza straty energii i zwiększa niezawodność systemu.





Definicja wydajności transformatora

Sprawność transformatora odnosi się do stosunku mocy wyjściowej do mocy wejściowej, wyrażonego w procentach.



Formuła wydajności:

• Sprawność (%)=(moc wyjściowa / moc wejściowa) × 100



W przypadku transformatora mocy z żywicy lanej na wydajność wpływają głównie dwa rodzaje strat:

• Brak-strat obciążenia (utrata rdzenia)
• Utrata obciążenia (utrata miedzi)



Wysokiej-jakości konstrukcje transformatorów dystrybucyjnych z żywicy lanej od wiodących producentów transformatorów suchych z żywicy lanej zazwyczaj osiągają sprawność powyżej 98%.

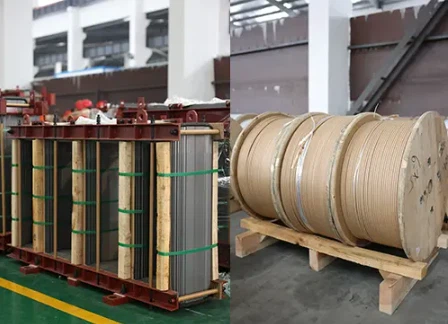

Rdzeń transformatora i struktura uzwojenia z bliska-





Nie-Utrata obciążenia w transformatorze suchym z żywicy lanej o mocy 1000 kVA

Żadna-strata obciążenia nie występuje, gdy transformator jest pod napięciem, ale nie dostarcza obciążenia. Jest to spowodowane głównie namagnesowaniem rdzenia.



Charakterystyka:

• Stała niezależnie od obciążenia
• Zależy od materiału rdzenia i konstrukcji
• Niższy w projektach transformatorów typu Low Loss Dry-



Utrata obciążenia w transformatorze suchym z żywicy lanej o mocy 1000 kVA

Strata obciążenia występuje, gdy transformator dostarcza prąd do obciążenia.



Kluczowe czynniki:

• Opór uzwojenia
• Aktualna wielkość
• Wzrost temperatury

Zaawansowana technologia transformatorów suchych z odlewaną cewką zmniejsza straty obciążenia dzięki zoptymalizowanej konstrukcji przewodnika.





Wzór obliczeniowy sprawności dla transformatora suchego z żywicy lanej o mocy 1000 kVA

Praktyczny wzór na efektywność uwzględniający straty to:

• Sprawność (%)=Moc wyjściowa / (Moc wyjściowa + straty) × 100

Gdzie:

• Moc wyjściowa=Obciążenie (kVA) × współczynnik mocy
• Całkowita strata=Brak-straty obciążenia + utrata obciążenia



Przykładowe obliczenie sprawności transformatora suchego z żywicy lanej o mocy 1000 kVA

Załóżmy, że następujące dane:

• Moc znamionowa: 1000 kVA
• Obciążenie: 80% (800 kVA)
• Współczynnik mocy: 0,9
• Brak-utraty obciążenia: 1,8 kW
• Strata obciążenia: 8,5 kW



Obliczenie:

• Moc wyjściowa=800 × 0.9=720 kW
• Całkowita strata=1.8 + 8.5=10.3 kW
• Wydajność=720 / (720 + 10.3) × 100 ≈ 98,59%

Pokazuje to, że transformatory z żywicy odlewanej na sucho mogą osiągnąć bardzo wysoką sprawność w optymalnych warunkach obciążenia.



Przyrządy do testowania i pomiaru transformatorów w fabryce





Wpływ współczynnika obciążenia na wydajność

Wydajność zmienia się w zależności od obciążenia. Maksymalną wydajność osiąga się zwykle przy obciążeniu 60–80%.

• Niskie obciążenie → Dominuje-brak utraty obciążenia
• Wysokie obciążenie → Zwiększa się strata miedzi



Optymalizacja materiałów i konstrukcji

Materiały-wysokiej jakości poprawiają wydajność:

• Rdzeń ze stali krzemowej zmniejsza utratę histerezy
• Uzwojenia miedziane zmniejszają rezystancję
• Odlewanie próżniowe poprawia izolację

Konstrukcje transformatorów z suchym rdzeniem i transformatorów z żywicy lanej są zoptymalizowane pod kątem minimalnych strat energii.



Chłodzenie i kontrola temperatury

Temperatura wpływa na rezystancję i straty.



Efektywne metody chłodzenia:

• AN (powietrze naturalne)
• AF (siły powietrzne)

Właściwe chłodzenie zapewnia stabilną pracę wewnętrznych systemów transformatorów trójfazowych-.





Parametr	Specyfikacja
Pojemność znamionowa	1000 kVA
Poziom napięcia	10 kV / 0,4 kV
Faza	Trzy-fazy
Częstotliwość	50 Hz / 60 Hz
Typ izolacji	Żywica epoksydowa
Metoda chłodzenia	AN/AF
Nie-Utrata obciążenia	Mniejsza lub równa 2,0 kW
Utrata obciążenia	Mniejsza lub równa 10 kW
Efektywność	Większy lub równy 98%
Klasa izolacji	Klasa F/H
Poziom ochrony	IP20/IP23
Aplikacja	Przemysłowe / Handlowe / Odnawialne





Oszczędność energii i redukcja kosztów

Wyższa wydajność oznacza:

• Niższe straty energii elektrycznej
• Obniżone koszty operacyjne
• Szybszy zwrot z inwestycji



Korzyści dla środowiska

• Konstrukcje transformatorów typu Low Loss Dry- redukują emisję dwutlenku węgla i wspierają cele w zakresie zielonej energii.



Niezawodność i długa żywotność

Wydajne transformatory:

• Generuj mniej ciepła
• Doświadcz wolniejszego starzenia się izolacji
• Wymagają mniej konserwacji

Z tych powodów rozwiązania suchych transformatorów dystrybucyjnych są szeroko stosowane w nowoczesnych systemach energetycznych.





Jako jeden z zaufanych producentów transformatorów suchych z żywicy lanej, GNEE oferuje:

• Zaawansowana technologia produkcji transformatora dystrybucyjnego z żywicy
• Ścisła kontrola jakości i zgodność z IEC/ANSI
• Pełna gama produktów, w tym transformator trój-suchy-fazowy i transformator mocy z żywicy lanej
• Niestandardowe rozwiązania dla projektów globalnych

Łączymy wiedzę inżynieryjną z prawdziwym doświadczeniem projektowym, aby dostarczać niezawodne rozwiązania transformatorowe.





Zrozumieniejak obliczyć sprawność transformatora suchego z żywicy lanej o mocy 1000 kVAma zasadnicze znaczenie dla wyboru odpowiedniego sprzętu i maksymalizacji wydajności energetycznej. Analizując straty, optymalizując warunki obciążenia i wybierając-projekty wysokiej jakości, możesz znacząco poprawić wydajność systemu i obniżyć koszty.
