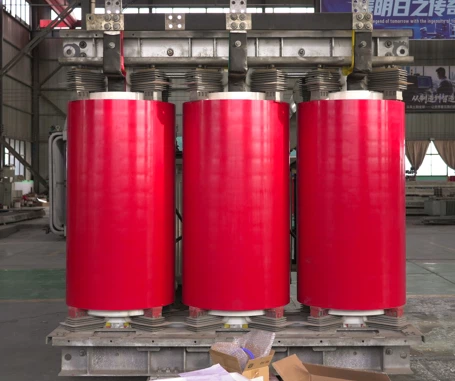

Instrukcja obsługi i konserwacji transformatora suchego o mocy 1000 kVA

Zapewnienie trwałości i niezawodności systemów dystrybucji energii rozpoczyna się od rygorystycznych działańInstrukcja obsługi i konserwacji dlaTransformator suchy o mocy 1000 kVA jednostki.



Ponieważ transformatory te nie wykorzystują oleju do chłodzenia lub izolacji, są znacznie łatwiejsze w utrzymaniu; nie są one jednak „-bezobsługowe”. Właściwa pielęgnacja jest niezbędna, aby zapobiec gromadzeniu się kurzu, wnikaniu wilgoci i naprężeniom termicznym w krytycznych środowiskach elektrycznych.



Jako wiodący profesjonalistaproducenci transformatorów suchych z żywicy lanej, GNEEspecjalizuje się w produkcji-wysokich wydajnościsuchy transformator rozdzielczyrozwiązania. Dzięki ponad 18-letniemu doświadczeniu w produkcji, nasza fabryka wykorzystuje do produkcji zaawansowaną technologię impregnacji próżniowej i odlewaniatransformator trój-suchy-typu suchegojednostki wyróżniające się bezpieczeństwem i wydajnością.



Jesteśmy bezpośrednim producentem zapewniającym globalną wysyłkę i kompleksowe wsparcie techniczne, aby zapewnić zasilanie Twojej infrastruktury 24 godziny na dobę, 7 dni w tygodniu.





Przed zasileniem nowegoTransformator suchy o mocy 1000 kVAnależy przeprowadzić szereg krytycznych kontroli. Ta początkowa fazaInstrukcja obsługi i konserwacji transformatora suchego o mocy 1000 kVAgwarantuje, że w transporcie nie doszło do żadnych uszkodzeń i że instalacja spełnia standardy bezpieczeństwa.



Najpierw sprawdź, czytransformator trójfazowy-wewnętrznyjest umieszczony w dobrze-wentylowanym miejscu, w odległości co najmniej 500 mm od ścian i innego sprzętu, aby umożliwić prawidłowe odprowadzanie ciepła. Sprawdź wszystkie połączenia elektryczne pod kątem szczelności, ponieważ wibracje podczas transportu mogą poluzować śruby.



Za pomocą miernika Megger 2500 V sprawdź rezystancję izolacji między uzwojeniami wysokiego-napięcia (HV) i niskiego-napięcia (NN) oraz między uzwojeniami a ziemią. DlaTransformator mocy z żywicy lanej, wartości rezystancji muszą spełniać minimalne wymagania producenta przed włączeniem urządzenia.







Codzienna działalność Atransformator trój-suchy-typu suchegowymaga monitorowania kluczowych wskaźników, aby zapobiec przeciążeniom. ATransformator suchy o mocy 1000 kVAjest zwykle wyposażony w system kontroli temperatury (taki jak seria BWDK). System ten zapewnia-cyfrowe odczyty temperatur uzwojeń w czasie rzeczywistym.



• Monitorowanie temperatury:Upewnij się, że regulator temperatury działa. Dla izolacji klasy F typowa temperatura alarmowa wynosi
• 130∘C, z wyzwalaczem ustawionym na 150∘C.
• Zarządzanie obciążeniem:Unikaj obsługitransformator z suchym rdzeniemprzekraczającą jego pojemność znamionową przez dłuższy czas. ChwilaTransformator suchy z cewką odlewanąjednostki radzą sobie z krótkotrwałymi-przeciążeniami, jeśli są wyposażone w wentylatory chłodzące z wymuszonym obiegiem powietrza (AF). Ciągłe przeciążenie skraca żywotność izolacji.
• Kontrola dźwięku:Zdrowytransformator suchy-o niskich stratachpowinien emitować stały szum o niskiej-częstotliwości. Wszelkie brzęczenie, trzeszczenie lub nierówny hałas może wskazywać na luźne części lub wewnętrzne wyładowania, co wymaga natychmiastowego zbadania.





Podstawą sukcesuInstrukcja obsługi i konserwacji transformatora suchego o mocy 1000 kVAjest czystość. W odróżnieniu od jednostek-napełnionych olejem, aTransformator mocy z żywicy lanejchłodzenie opiera się na cyrkulacji powietrza. Nagromadzenie pyłu działa jak izolator, zatrzymując ciepło i potencjalnie tworząc ścieżkę przewodzącą, która prowadzi do śledzenia lub rozgorzenia.



Comiesięczne kontrole powinny obejmować kontrolę wzrokową pod kątem kurzu na cewkach i izolatorach. Co 6 do 12 miesięcy transformator należy-odłączyć od zasilania w celu dokładnego czyszczenia. Do usunięcia luźnego kurzu użyj odkurzacza, a do uporczywych zabrudzeń użyj suchej,-niestrzępiącej się szmatki. Unikaj stosowania płynnych środków czyszczącychTransformator typu żywica lanacewek, chyba że zostały one specjalnie zatwierdzone przez producenta.



Dodatkowo sprawdź działanie wentylatorów chłodzących. Jeśli wentylatory pracują głośno lub nie uruchamiają się przy zadanej temperaturze, należy je wymienić, aby zapobiectrójfazowy transformator żywiczny-od przegrzania.







Nawet z najlepszymiTransformatory żywiczne odlewane na suchomogą pojawić się problemy z powodu zewnętrznych czynników środowiskowych. Zrozumienie objawów może pomóc w szybkim rozwiązaniu:

• Alarm wysokiej-temperatury:Często spowodowane słabą wentylacją w pomieszczeniu transformatora, zablokowanymi kanałami chłodzącymi w wężownicach lub uszkodzonymi wentylatorami.
• Niska rezystancja izolacji:Zwykle występuje, jeślitransformator trójfazowy-wewnętrznyzostał-odłączony od zasilania przez długi czas w środowisku o wysokiej-wilgotności. Użyj grzejników lub „wygrzej” urządzenie zgodnie z instrukcją techniczną GNEE, aby przywrócić poziom izolacji.
• Wibracje i hałas:Sprawdź śruby fundamentowe i amortyzatory. Jeśli hałas jest metaliczny, upewnij się, że na rdzeniu lub obudowie nie znajdują się żadne ciała obce (takie jak narzędzia lub luźne podkładki).





Aby pomóc zespołowi konserwacyjnemu, zapoznaj się z tymi standardowymi parametrami dla GNEETransformator suchy o mocy 1000 kVA.

Przedmiot konserwacji	Wartość standardowa/wymaganie	Częstotliwość
Temperatura uzwojenia (klasa F)	Alarm: 130∘C, Wycieczka: 150∘C	Ciągły (cyfrowy)
Rezystancja izolacji (WN-uziemienie)	Większe lub równe 500MΩ Większe lub równe 500MΩ(W temperaturze 20∘C)	Rocznie
Kontrola układu chłodzenia	Wentylatory muszą uruchamiać się przy 100∘C	Kwartalny
Moment dokręcenia śruby (M12/M16)	45-60 Nm / 80-120 Nm	Dwa-raz na rok
Wilgotność otoczenia	Mniej niż lub równo 90%(Bez-kondensacji)	Codziennie
Wymóg czyszczenia	Usuń cały widoczny kurz z kanałów wentylacyjnych	Co 6 miesięcy





Inwestowanie wtransformator suchy-o niskich stratachfirmy GNEE oznacza, że ​​zaczynasz od wysokiej-stali CRGO i wysokiej jakości uzwojeń miedziano-aluminiowych. Jednakże długoterminowa-wydajność zależy od „szczelności” systemu. Okresowo sprawdzaj połączenia wtórnej szyny zbiorczej. PonieważTransformator suchy o mocy 1000 kVAobsługuje wysoki prąd po stronie niskiego napięcia, wszelkie utlenianie lub luzy w punktach połączeń mogą prowadzić do miejscowego nagrzewania, co zmniejsza ogólną wydajność i stwarza ryzyko pożaru.



GNEE zapewnia specjalistyczne zestawy konserwacyjne i części zamienne (wentylatory, regulatory temperatury, izolatory) do wszystkich naszych urządzeńtransformator rozdzielczy żywicy lanejmodele. Nasze zaangażowanie w zasadę EEAT (doświadczenie, wiedza specjalistyczna, autorytatywność i wiarygodność) gwarantuje, że nie tylko otrzymasz produkt,-ale otrzymasz partnerstwo techniczne na całe życie.







Zgodnie ze strukturąInstrukcja obsługi i konserwacji transformatora suchego o mocy 1000 kVAto najbardziej-oszczędny sposób ochrony inwestycji w energię. Utrzymując urządzenie w czystości, monitorując temperaturę i przeprowadzając rutynowe kontrole, masz pewność, że Twojetransformator trój-suchy-typu suchegozapewnia dziesięciolecia nieprzerwanej pracy.

Poproś o wycenę



Potrzebujesz profesjonalnego wsparcia lub wyceny nowego projektu?



W GNEE oferujemy więcej niż tylko sprzęt; dostarczamy dostosowane do indywidualnych potrzeb rozwiązania w zakresie zasilania.

Skontaktuj się z GNEE już dziśna bezpłatną konsultację w naszym serwisieTransformator suchy o mocy 1000 kVAszereg.

Poproś o wycenę



Niezależnie od tego, czy potrzebujesz porady technicznej dotyczącejTransformator mocy z żywicy lanejlub szukasz niezawodnegoproducenci transformatorów suchych z żywicy lanejw przypadku Twojego kolejnego projektu nasz zespół jest gotowy do pomocy.Kliknij tutaj, aby wysłać zapytanie i uzyskać szybką odpowiedź w ciągu 24 godzin!





Jaka jest różnica między transformatorem suchym o mocy 1000 kVA a transformatorem zanurzonym w oleju o mocy 1000 kVA?

Transformator suchy o mocy 1000 kVA wykorzystuje do chłodzenia powietrze i idealnie nadaje się do instalacji wewnętrznych o wysokich wymaganiach bezpieczeństwa. Transformator zanurzony w oleju o mocy 1000 kVA (lub transformator wypełniony olejem o mocy 1000 kVA) wykorzystuje olej izolacyjny, zapewniający lepsze chłodzenie, wyższą wydajność i większą odporność na przeciążenia, dzięki czemu nadaje się do zastosowań zewnętrznych i do zastosowań w ciężkich warunkach.



Co jest lepsze: transformator suchy 1000 kVA czy transformator olejowy 1000 kVA?

To zależy od Twojej aplikacji. Transformator suchy o mocy 1000 kVA jest lepszy do zastosowań wewnętrznych, takich jak szpitale lub budynki komercyjne, ze względu na bezpieczeństwo przeciwpożarowe i niskie koszty utrzymania. Transformator wypełniony olejem o mocy 1000 kVA jest lepszy w środowiskach przemysłowych lub zewnętrznych ze względu na swoją trwałość, wydajność i niższy koszt początkowy.



Co to jest transformator suchy z żywicy lanej o mocy 1000 kVA?

Transformator suchy z żywicy lanej o mocy 1000 kVA to rodzaj transformatora suchego, w którym uzwojenia są zamknięte w żywicy epoksydowej. Taka konstrukcja poprawia izolację, zmniejsza ryzyko pożaru i poprawia wydajność w wilgotnym lub zakurzonym środowisku, dzięki czemu idealnie nadaje się do krytycznych instalacji wewnętrznych.



Jaki jest typowy koszt transformatora zanurzonego w oleju o mocy 1000 kVA?

Koszt transformatora zanurzonego w oleju o mocy 1000 kVA różni się w zależności od specyfikacji, takich jak napięcie, materiały (miedź lub aluminium), poziom wydajności i dostosowanie. Ogólnie rzecz biorąc, transformatory zanurzone w oleju mają niższy koszt początkowy w porównaniu z transformatorami suchymi, ale całkowity koszt cyklu życia powinien również uwzględniać straty energii i konserwację.



Jakie są kluczowe specyfikacje transformatora 1000 kVA?

Typowe specyfikacje transformatora 1000 kVA obejmują:

• Napięcie: 6 kV / 10 kV / 11 kV / 33 kV do 0,4 kV
• Częstotliwość: 50 Hz / 60 Hz
• Chłodzenie: ONAN (olej) lub AN/AF (typ suchy)
• Grupa wektorów: Dyn11
• Normy: IEC/ANSI

Parametry te można dostosować w oparciu o wymagania projektu.
