Tropikalne chłodzenie transformatorów: rozwiązania zanurzone w oleju dla Singapuru i Azji Południowo-Wschodniej

W regionach charakteryzujących się stale wysoką temperaturą otoczenia i wilgotnością efektywne chłodzenie transformatorów-nazywane tropikalnym chłodzeniem transformatorów-jest podstawą niezawodności systemu elektroenergetycznego. W Singapurze i szerszym regionie Azji Południowo-Wschodniej średnie temperatury często przekraczają 30 stopni, a poziom wilgotności często przekracza 80%. W takich warunkach wybór odpowiedniej metody chłodzenia transformatorów zanurzonych w oleju-może określić, czy jednostka będzie działać niezawodnie przez dziesięciolecia, czy też ulegnie przedwczesnej awarii, kosztownym przestojom i skróceniu żywotności.



Transformatory-zanurzane w oleju pozostają preferowanym wyborem w wielu zastosowaniach w tym regionie ze względu na ich doskonałe odprowadzanie ciepła, wysoką odporność na przeciążenia i-opłacalność w porównaniu z alternatywami typu suchego-. Niemniej jednak standardowe projekty oparte na maksymalnej temperaturze otoczenia wynoszącej 30 lub 40 stopni zazwyczaj wymagają przemyślanej adaptacji do klimatu tropikalnego.



W tym przewodniku zebrano obszerne doświadczenia projektowe z Singapuru, Indonezji, Malezji, Wietnamu i Tajlandii. Bada podstawy metod chłodzenia, wyzwania środowiskowe, praktyczne kryteria wyboru i-rzeczywiste wyniki projektów. Niezależnie od tego, czy jesteś inżynierem elektrykiem, wykonawcą projektu, czy specjalistą ds. zaopatrzenia zajmującym się centrami danych, obiektami przemysłowymi, podstacjami energii odnawialnej lub sieciami użyteczności publicznej, ten artykuł zawiera praktyczne spostrzeżenia pozwalające zoptymalizować wydajność chłodzenia transformatorów tropikalnych.



Podsumowując, zrozumiesz, jak zrównoważyć początkowe wydatki kapitałowe,-długoterminową niezawodność, efektywność energetyczną i wymagania konserwacyjne dla konkretnego zastosowania. Właściwe chłodzenie transformatora tropikalnego nie tylko zapewnia zgodność z międzynarodowymi normami, takimi jak IEC 60076, ale także maksymalizuje zwrot z inwestycji w wymagającym klimacie.



Aby zapewnić niezawodne działanie w trudnych warunkach, nasze transformatory-zanurzane w oleju zostały zaprojektowane-z myślą o środowiskach tropikalnych.

Uzyskaj bezpłatną konsultację techniczną





Tropikalny klimat Azji Południowo-Wschodniej narzuca wyjątkowe naprężenia termiczne. Singapur odnotowuje średnie roczne temperatury wynoszące około 27–28 stopni, a wartości szczytowe często sięgają 35 stopni, przy utrzymującej się wysokiej wilgotności przez cały rok. Warunki te zmniejszają gradient temperatury dostępny dla naturalnego odprowadzania ciepła, zmuszając transformatory do pracy bliżej ich granic termicznych.



Kluczowe wpływy na transformatory zanurzone w oleju-:

• Przyspieszone starzenie się izolacji:Zgodnie z zasadą Arrheniusa każdy wzrost temperatury pracy o 6–8 stopni może skrócić żywotność izolacji celulozowej o połowę.
• Zmniejszona nośność (obniżanie wartości znamionowych):Transformator zaprojektowany do pracy w temperaturze otoczenia 30 stopni może wymagać obniżenia wartości znamionowych o około 1–1,5% na stopień Celsjusza powyżej temperatury projektowej.
• Szybsza degradacja oleju:Podwyższona temperatura sprzyja utlenianiu, wchłanianiu wilgoci i tworzeniu się osadu.
• Zwiększona temperatura-gorących miejsc:Prowadzi to do miejscowego przegrzania uzwojeń i rdzenia.



Na obszarach przybrzeżnych powszechnych w Azji Południowo-Wschodniej mgła solna zwiększa ryzyko korozji grzejników i zbiorników, co jeszcze bardziej komplikuje chłodzenie transformatorów tropikalnych.



Skuteczne strategie łączą odpowiednią klasę chłodzenia z ulepszonymi cechami konstrukcyjnymi (takimi jak większe grzejniki i płyny estrowe o wysokiej-palności-) oraz inteligentnym monitorowaniem.





Olej służy dwóm celom: izolacji elektrycznej i przenoszeniu ciepła. Ciepło powstające w rdzeniu i uzwojeniach przekazywane jest do oleju, który poprzez konwekcję naturalną lub wymuszoną krąży do zewnętrznych grzejników lub wymienników ciepła, gdzie jest rozpraszany do powietrza lub wody.



Typowe oznaczenia chłodzenia (IEC 60076):

Kod chłodzenia	Pełne imię i nazwisko	Opis	Typowe zastosowanie
ONAN	Olej Naturalny Powietrze Naturalny	Naturalna konwekcja oleju + naturalny przepływ powietrza	Mniejsze jednostki, mniejsze obciążenia
ONAF	Olej naturalny, wymuszony powietrzem	Naturalny obieg oleju + wymuszony obieg powietrza (wentylatory)	Jednostki średnie i duże, do zastosowań tropikalnych
OFAF	Siła powietrzna wymuszona olejem	Pompy oleju + wentylatory	Duże transformatory mocy
OFWF	Wymuszony olej Wymuszone działanie wody	Wymuszone wymienniki ciepła olej + woda	Instalacje bardzo duże lub-o ograniczonej przestrzeni

• ONANopiera się całkowicie na konwekcji naturalnej. Jest prosty, cichy i nie wymaga-obsługi, ale jego wydajność jest ograniczona w-warsztatach o wysokiej temperaturze.
• ONAFdodaje wentylatory, które aktywują się przy wyższych obciążeniach lub temperaturach, zwykle zapewniając 15–33% dodatkowej wydajności w zależności od rozmiaru transformatora. To sprawia, że ​​jest on bardzo popularny w tropikalnym chłodzeniu transformatorów.



Wszystkie oznaczenia chłodzenia są zgodne z międzynarodową normą IEC 60076, zapewniając globalną zgodność i stałą wydajność.







Równikowe położenie Singapuru powoduje minimalne wahania sezonowe, ale nieustające upały i wilgotność. Projekty muszą uwzględniać:

• Wysokie temperatury otoczenia:Powszechne są środowiska projektowe o temperaturze 40 stopni lub wyższej.
• Wysoka wilgotność i kondensacja:Ułatwia wnikanie wilgoci, jeśli odpowietrzniki lub uszczelki są niewystarczające.
• Ryzyko intensywnych opadów deszczu i powodzi:Wymaga podwyższonych fundamentów i obudów o stopniu ochrony IP-.
• Kurz i zanieczyszczenia:Może zatykać żeberka chłodnicy, zmniejszając wydajność chłodzenia.
• Ograniczenia przestrzenne:Zwłaszcza w miejskich centrach danych w Singapurze i parkach przemysłowych.



Bez odpowiedniego chłodzenia transformatorów tropikalnych, najwyższe-temperatury oleju w transformatorach mogą przekraczać 95–105 stopni, a temperatury-gorących punktów przekraczają 110–120 stopni, co dramatycznie przyspiesza starzenie.



Według danych klimatycznych Singapuru utrzymująca się wysoka wilgotność i temperatury powyżej 30 stopni stwarzają poważne wyzwania w zakresie chłodzenia.







Wybór optymalnej metody chłodzenia zależy od wielu czynników:

• Pojemność transformatora i profil obciążenia:ONAN może wystarczyć do około 5–10 MVA w umiarkowanych warunkach; ONAF jest preferowany powyżej tego zakresu lub w przypadku wysokich współczynników obciążenia w tropikach.
• Temperatura otoczenia i wysokość:Zastosuj korekty wartości znamionowych zgodnie z wytycznymi IEC/IEEE.
• Środowisko instalacji:Wewnątrz (ograniczony przepływ powietrza) vs. na zewnątrz; ograniczenia hałasu faworyzują ONAN, jeśli to możliwe.
• Wymagania dotyczące redundancji:W infrastrukturze krytycznej często wykorzystuje się-dwustopniowy system ONAF lub systemy zapasowe.
• Budżet i koszty cyklu życia:Wymuszone chłodzenie zwiększa wydatki inwestycyjne i konserwację, ale zmniejsza obniżenie wartości znamionowych i wydłuża żywotność.



Tabela zalecanych ram decyzyjnych

Typ projektu	Zalecane chłodzenie	Kluczowe powody	Oczekiwane korzyści
Mała dystrybucja (<2.5 MVA)	ONAN z marginesami	Prostota i niskie koszty utrzymania	Niezawodna wydajność podstawowa
Średni przemysłowy (2,5–10 MVA)	ONAF	Obsługuje szczytowe obciążenia w upale	+20–30% wydajności, lepsza kontrola temperatury
Duża moc/centrum danych	ONAF / OFAF	Wysoka niezawodność, oszczędność miejsca	Minimalne obniżenie wartości znamionowych, zdalne monitorowanie
Wybrzeże/wysoka wilgotność	ONAF + olej estrowy	Ochrona przed korozją i ogniem	Dłuższa żywotność, bezpieczeństwo





ONAN w tropikach

• Plusy:Brak ruchomych części, cicha praca, niskie zużycie energii.
• Wady: Significant derating (often 10–20% or more at ambients >40 stopni); wymaga większej powierzchni.



ONAF w tropikach

• Plusy:Automatyczna aktywacja wentylatora utrzymuje temperaturę; większa zdolność do przeciążeń; udokumentowany sukces w projektach w Azji Południowo-Wschodniej.
• Wady:Wymagana konserwacja wentylatora; niewielki wzrost hałasu; wyższy koszt początkowy.



Opcje zaawansowane

• Płyny estrowe(naturalny lub syntetyczny): zapewniają wyższą tolerancję temperaturową i biodegradowalność.
• Ukierunkowany przepływ oleju (OD…):poprawia równomierność chłodzenia.
• Inteligentne sterowanie z czujnikami temperatury IoT:optymalizować pracę wentylatorów i przewidywać potrzeby konserwacyjne.



W praktyce w wielu projektach w Singapurze wykorzystuje się transformatory o podwójnych parametrach ONAN/ONAF, pracujące głównie w trybie ONAF w warunkach szczytowych, aby zapewnić niezawodne chłodzenie transformatorów tropikalnych.



Wytyczne dotyczące ładowania są zgodne z zaleceniami IEEE C57.91 dotyczącymi pracy w-wysokiej-temperaturze otoczenia.







Studium przypadku 1: Projekt centrum danych w Singapurze (2024 r.)

Centrum danych typu hyperscale w Jurong wymagało ośmiu transformatorów o mocy 5 MVA do dystrybucji napięcia 11 kV. Początkowy projekt ONAN wykazał ryzyko-gorących punktów przekraczające 115 stopni w temperaturze otoczenia powyżej 35 stopni.

Rozwiązanie:Zmieniono na ONAF z powiększonymi chłodnicami i olejem-na bazie estrów. Wentylatory uruchomiły się powyżej maksymalnej-temperatury oleju wynoszącej 75 stopni.

Wyniki:

Stałe pełne obciążenie przy średniej-górnej temperaturze oleju wynoszącej 68 stopni.

Zero nieplanowanych przestojów w ciągu pierwszych 18 miesięcy.

Szacowane wydłużenie żywotności izolacji o 25%.



Studium przypadku 2: Podstacja energii odnawialnej, Wietnam (2025)

Farma fotowoltaiczna o zmiennym, dużym obciążeniu dziennym.

Rozwiązanie:Dwustopniowy-ONAF umożliwiający obciążenie do 133% w szczytach. Inteligentne sterowanie zintegrowane ze SCADA.

Korzyści:Uniknięto kosztownego przewymiarowania, zapewniając jednocześnie stabilność sieci.

Przypadki te pokazują, że dostosowane do potrzeb chłodzenie transformatorów tropikalnych zapewnia mierzalny zwrot z inwestycji dzięki zwiększonej niezawodności i obniżonemu całkowitemu kosztowi posiadania.





• Faza projektowania:Wykonaj szczegółowe modelowanie termiczne (CFD) przy użyciu rzeczywistych danych otoczenia w miejscu instalacji.
• Instalacja:Zapewnij odpowiedni odstęp dla przepływu powietrza; podnieść sprzęt ponad poziom powodzi.
• Monitorowanie:Zainstaluj analizę rozpuszczonych gazów (DGA), czujniki temperatury i monitory stanu oleju online.
• Konserwacja:Przeprowadzaj kwartalne kontrole wizualne, coroczne testy wentylatorów i pobieranie próbek oleju co 6–12 miesięcy.
• Ochrona środowiska:W strefach przybrzeżnych stosuj powłoki-odporne na korozję i elementy ze stali nierdzewnej.
• Szkolenie:Upewnij się, że lokalne zespoły rozumieją logikę sterowania wentylatorami i procedury awaryjne.



Tabela listy kontrolnej konserwacji (zalecana częstotliwość)

Działalność	Częstotliwość	Odpowiedzialność
Skan wizualny i termiczny	Miesięczny	Zespół serwisu
Test działania wentylatora	Kwartalny	Zespół elektryczny
Pobieranie próbek oleju i DGA	6–12 miesięcy	Certyfikowane laboratorium
Czyszczenie chłodnicy	Co roku lub w miarę potrzeb	Wykonawca konserwacji

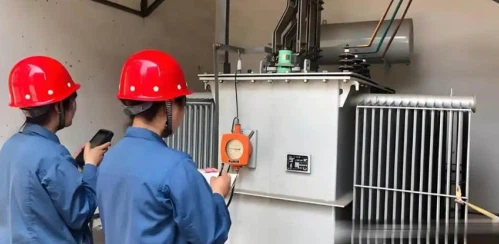

[Podpis obrazu: Regularna konserwacja zapewnia-długoterminową niezawodność tropikalnych systemów chłodzenia transformatorów.]





Skuteczne chłodzenie transformatorów tropikalnych jest niezbędne dla niezawodnej infrastruktury energetycznej w Singapurze i Azji Południowo-Wschodniej. Rozumiejąc wyzwania środowiskowe, opanowując metody chłodzenia, takie jak ONAN i ONAF, oraz wykorzystując wnioski z rzeczywistych projektów, zainteresowane strony mogą znacząco poprawić wydajność transformatora, jego trwałość i ogólny sukces projektu.
