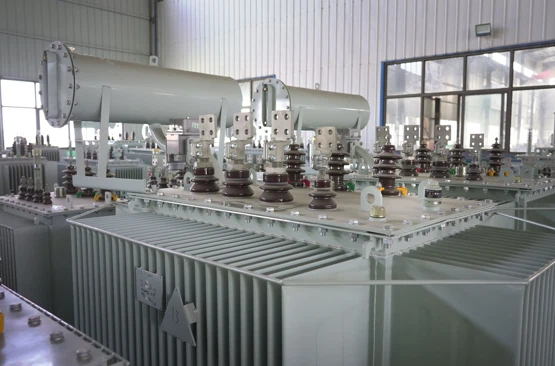

Firma GNEE Electric pomyślnie dostarczyła 3 jednostki transformatorów zanurzonych w oleju S13-M 11 kV 2500 kVA do rosyjskiego projektu sieci elektroenergetycznej

GNEE Elektryczny, doświadczony producent transformatorów mocy, posiadający ponad 15-letnie doświadczenie w doskonałości produkcyjnej i tysiące udanych instalacji na całym świecie, z dumą ogłasza-terminową wysyłkę trzech-wysokich mocyS13-M 11KVTransformatory zanurzeniowe o mocy 2500 KVA-zanurzone w olejuprzeznaczony na strategiczny projekt rosyjskiej sieci energetycznej.





Ta dostawa, w pełni zaprojektowana i przetestowana w naszej bazie produkcyjnej z certyfikatem ISO 9001-w Chinach, wzmacnia naszą pozycję jako-globalnego dostawcy transformatorów dystrybucyjnych typu „misyjnego”-oleju krytycznego-. Trzy transformatory przeszły wszystkie rutynowe testy na oczach klientów i są obecnie na dobrej drodze do zwiększenia niezawodności sieci w wymagających warunkach klimatycznych.





Kiedy główny rosyjski wykonawca inżynierii sieci chciał zmodernizować starzejącą się podstację w regionie znanym z ekstremalnych zimowych temperatur i dużych wahań obciążenia, potrzebował rozwiązania transformatorowego, które łączyłoby wysoką wydajność, wytrzymałą konstrukcję i ścisłe przestrzeganie norm IEC. Po dokładnej ocenie technicznej wielu międzynarodowych dostawców zespół projektowy wybrał GNEETransformator olejowy S13-M 11 kV 2500 kVAza doskonałą wydajność-bez utraty obciążenia, solidną konstrukcję podstawową 11 KV i sprawdzone doświadczenie w instalacjach-zimnego klimatu. Zamówienie obejmowało trzy identyczne jednostki, z których każda została zaprojektowana tak, aby dostarczać ciągłą moc pozorną 2500 kVA przy jednoczesnym zachowaniu stabilnej transformacji napięcia w trudnych warunkach sieci.





Nasz zespół inżynierów współpracował bezpośrednio z działem technicznym użytkownika końcowego przez całą fazę zamrożenia projektu,-dostrajając grupę wektorów (Dyn11), zakres poboru i akcesoria, takie jak przełącznik zaczepów z-obwodem wyłączającym, konserwator oleju z magnetycznym wskaźnikiem poziomu oleju oraz-odporny na wilgoć układ oddechowy. To podejście-zorientowane na klienta zapewniło, że każdyTransformator olejowy S13-M 11 kV 2500 kVAjednostka doskonale pasowała do filozofii ochrony i działania rosyjskiej sieci.

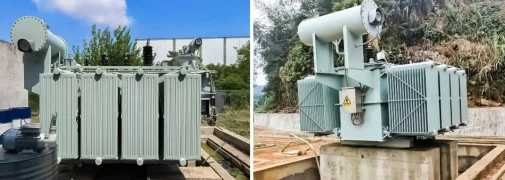

Seria S13-M reprezentuje najnowszą ewolucję technologii olejowych transformatorów dystrybucyjnych, zaprojektowaną z myślą o zapewnianiu wyjątkowej wydajności energetycznej przez 30-letni okres użytkowania. W przypadku rosyjskiego projektu sieciowegoTransformator olejowy S13-M 11 kV 2500 kVAkonfiguracja zapewnia kilka decydujących korzyści:



• Bardzo-niskie straty:Rdzeń S13, zbudowany z-przepuszczalnej stali krzemowej-o zorientowanym ziarnie, zmniejsza-utratę obciążenia bez obciążenia o około 30% w porównaniu ze starszą serią S11, bezpośrednio obniżając operacyjny ślad węglowy i koszty energii.
• Zoptymalizowany projekt podstawowy 11KV:Transformator ten, o napięciu znamionowym 11 kV po-stronie wysokiego napięcia i pełnej-mocy znamionowej 2500 kVA, z łatwością integruje się z sieciami dystrybucyjnymi średniego-napięcia typowymi dla Rosji i krajów WNP.
• Ulepszone zarządzanie temperaturą:Zanurzenie w oleju mineralnym w połączeniu z konstrukcją zbiornika-z falistymi żebrami maksymalizuje rozpraszanie ciepła, umożliwiając ciągłą pracę-przy pełnym obciążeniu bez obniżania wartości znamionowych-gorących punktów nawet w zamkniętych obudowach podstacji.
• Odporność na zimno-klimat:Szczególną uwagę zwrócono na materiały uszczelek, charakterystykę lepkości oleju i konstrukcję konserwatora, aby zagwarantować niezawodną pracę w temperaturach otoczenia tak niskich jak -45 stopni.
• Kompleksowy pakiet ochrony:Każdy transformator jest wyposażony w urządzenie nadmiarowe ciśnienia, złącze przekaźnika Buchholza, termometr tarczowy- oraz zawór spustowy/pobierający próbki, tworząc kompletny ekosystem bezpieczeństwa i monitorowania.



Te cechy sprawiają, żeTransformator olejowy S13-M 11 kV 2500 kVAprzyszłościowy-zasób dla każdego zakładu użyteczności publicznej, przemysłu ciężkiego lub punktu integracji odnawialnych źródeł energii wymagającego transformacji w dół średniego-napięcia-.





Jakość nie jest opcją, lecz-niepodlegającym negocjacjom fundamentem w GNEE Electric. KażdyTransformator olejowy S13-M 11 kV 2500 kVAopuszczający naszą fabrykę przechodzi wyczerpujące programy badań rutynowych i testów typu, ściśle przestrzegając norm IEC 60076 i kryteriów akceptacji-specyficznych dla klienta. Trzy transformatory-wychodzące z Rosji zostały poddane pełnemu protokołowi testu:

• Pomiar rezystancji uzwojeniaw celu sprawdzenia dokładnych specyfikacji przewodów i integralności połączenia.
• Sprawdzanie współczynnika napięcia i grupy wektorówpotwierdzenie dokładnej konfiguracji Dyn11 i pozycji przełącznika zaczepów.
• Testy rezystancji izolacji i wytrzymałości dielektrycznejzarówno na uzwojeniach WN, jak i NN, zapewniając solidną izolację-międzyzwojową i międzyfazową--uziemieniem.
• Brak-pomiaru obciążenia i strat obciążenia, a wyniki zostały zweryfikowane względem limitów-efektywności energetycznej S13, - dane-czasu rzeczywistego wykazały brak-strat obciążenia znacznie poniżej gwarantowanego progu.
• Analiza napięcia i zawartości wilgoci podczas rozkładu olejuizolacyjnego oleju mineralnego, sprawdzając zgodność ze specyfikacjami oleju klasy I zgodnie z IEC 60296.
• Symulacja testu wzrostu temperaturyprzeprowadzono na identycznej jednostce referencyjnej, co dowodzi, że temperatury-gorących punktów uzwojenia mieszczą się w bezpiecznych granicach przy obciążeniu znamionowym 2500 kVA.
• Test szczelności i szczelności ciśnieniowejdo całkowicie zespawanego zespołu zbiornika i konserwatora.



Przed wysyłką sporządzono szczegółowy raport z fabrycznego testu odbiorczego, który został zatwierdzony przez inspektora klienta, potwierdzając, że każdy z nich jest skutecznyTransformator olejowy S13-M 11 kV 2500 kVAjest gotowy do natychmiastowego zasilenia po przybyciu. Dzięki temu skrupulatnemu zaangażowaniu w jakość firma GNEE ELECTRIC powtarza zamówienia od wykonawców EPC, przedsiębiorstw użyteczności publicznej i końcowych użytkowników-przemysłowych w 60+ krajach.





Parametr	Specyfikacja
Model	S13-M-2500/11
Standard	IEC 60076
Znamionowa moc pozorna	2500 kVA
Wysokie napięcie (HV)	11 KV
Niskie napięcie (NN)	0,4 KV (konfigurowalny)
Częstotliwość	50 Hz
Grupa wektorów	Dyn11
Metoda chłodzenia	ONAN (Olej Naturalny Powietrze Naturalny)
Olej izolacyjny	Olej mineralny klasy I IEC 60296
Nie-Utrata obciążenia	Mniej niż lub równo 2,3 kW (klasa energetyczna S13)
Utrata obciążenia (75 stopni)	Mniejsza lub równa 17,5 kW
Napięcie impedancyjne	6.0% ± 10%
Zakres dotknięcia	±2×2,5% (wyłączony-przełącznik zaczepów w obwodzie)
Materiał do nawijania	HV: miedź / LV: miedź
Wzrost temperatury (olej/wiatr)	Maks. 55 tys. / 65 tys
Zakres temperatury otoczenia	-45 stopni do +40 stopni
Akcesoria	Konserwator oleju, magnetyczny wskaźnik poziomu oleju, zawór spustowy, kieszeń termometru, urządzenie nadmiarowe ciśnienia, przekaźnik Buchholza, odpowietrznik wilgoci
Typ zbiornika	Ścianka z falistej blachy-, stal spawana
Malowanie / Wykończenie	Podkład antykorozyjny + szara powłoka nawierzchniowa (-określona przez klienta)
Całkowita waga	Około. 6800 kg na jednostkę





Wysyłka ciężkiego,-wypełnionego olejem transformatora to organizacja logistyczna udoskonalona przez firmę GNEE ELECTRIC w ramach setek dostaw zagranicznych. TrójkaTransformatory olejowe S13-M 11 kV 2500 kVAzostały przygotowane z myślą o kompleksowej-{1}}ochronie:



• Stężenia konstrukcyjne:Każdy transformator był bezpiecznie przykręcony do podstawy palety poddanej fumigacji za pomocą podkładek-tłumiących drgania, a zamontowane wsporniki-amortyzujące zapobiegały przesuwaniu się tulei i chłodnic podczas transportu.
• Ochrona przed wilgocią:Wszystkie otwory zamknięto osłonami odpornymi na warunki atmosferyczne, natomiast w szafach sterowniczych i otworze odpowietrzającym konserwatora umieszczono worki ze środkiem osuszającym, aby utrzymać suchość wewnętrzną.
• Koperta do pakowania:Transformatory zostały całkowicie zamknięte w-grubym opakowaniu polietylenowym z dodatkową-antykorozyjną folią VCI, a następnie wzmocnione taśmą stalową odpowiednią do transportu kontenerowego lub luzem.
• Załadunek i zabezpieczenie kontenera:Jednostki podnoszono za pomocą certyfikowanych uchwytów do podnoszenia i umieszczano w otwartych-od góry kontenerach o średnicy 40 stóp. Następnie zastosowano drewniane systemy usztywniające i mocowania-zgodnie z międzynarodowymi wytycznymi dotyczącymi towarów niebezpiecznych w transporcie morskim (sprzęt napełniony olejem-zgodny z kodeksem IMDG).



Wszystkie dokumenty przewozowe, w tym świadectwo pochodzenia, faktura handlowa, lista przewozowa, list przewozowy i raporty z testów, zostały-dostarczone klientowi drogą elektroniczną przed wypłynięciem statku. Nasz zespół logistyczny zapewnił-widoczność śledzenia kontenerów w czasie rzeczywistym, dzięki czemu rosyjski właściciel projektu mógł przewidzieć i zaplanować-odbiór i magazynowanie jednostek o mocy 2500 KVA na miejscu.





Bezproblemowa wysyłka trzechTransformatory olejowe S13-M 11 kV 2500 kVAdo rosyjskiego sektora sieci elektroenergetycznych demonstruje precyzyjną inżynierię GNEE Electric, rygorystyczną kulturę jakości i zaangażowanie w terminowość klientów. Niezależnie od tego, czy potrzebujesz pojedynczej jednostki zamiennej, czy całej partiiTransformatory olejowe S13-M 11 kV 2500 kVAw przypadku przyszłej podstacji, elektryfikacji obszarów wiejskich lub obiektu przemysłowego firma GNEE ELECTRIC jest gotowa dostarczyć-bezpośrednio do fabryki pełną dokumentację i konkurencyjne ceny.



Skorzystaj już teraz z naszej wiedzy technicznej.



Prześlij nam swoje specyfikacje, a nasi inżynierowie prześlą dostosowaną ofertę w ciągu 24 godzin. Porozmawiajmy, w jaki sposób wysokowydajny-transformator zanurzony w oleju-firmy GNEE ELECTRIC może sprawić, że Twoja sieć energetyczna będzie bardziej odporna i{4}}efektywna energetycznie. Kliknij przycisk zapytania lub napisz e-mail do naszego oddanego zespołu już dziś. - Twój projekt zasługuje na-światową klasę wydajności transformatora.
